H142X液压水位控制阀

一、H142X液压水位控制阀工作原理:

当水池或水箱内水位下降，浮球阀开启排水时，进水管内有压水将阀内活塞托起，密封面打开，阀门即开启供水。当水位上升到控制线时，浮球阀关闭，活塞下移将密封面封闭，阀门停止供水。



二、H142X液压水位控制阀技术参数：

型号：H142X

公称通径:DN40-DN350mm

公称压力：PN1.0-2.5MPa

适用温度: 0-80℃

适用介质:水

法兰连接尺寸按GB4216的规定。

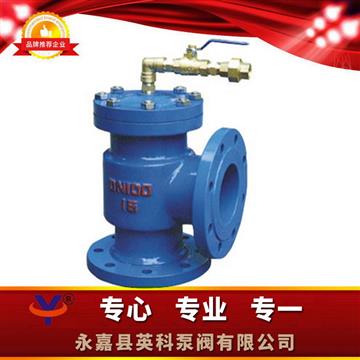

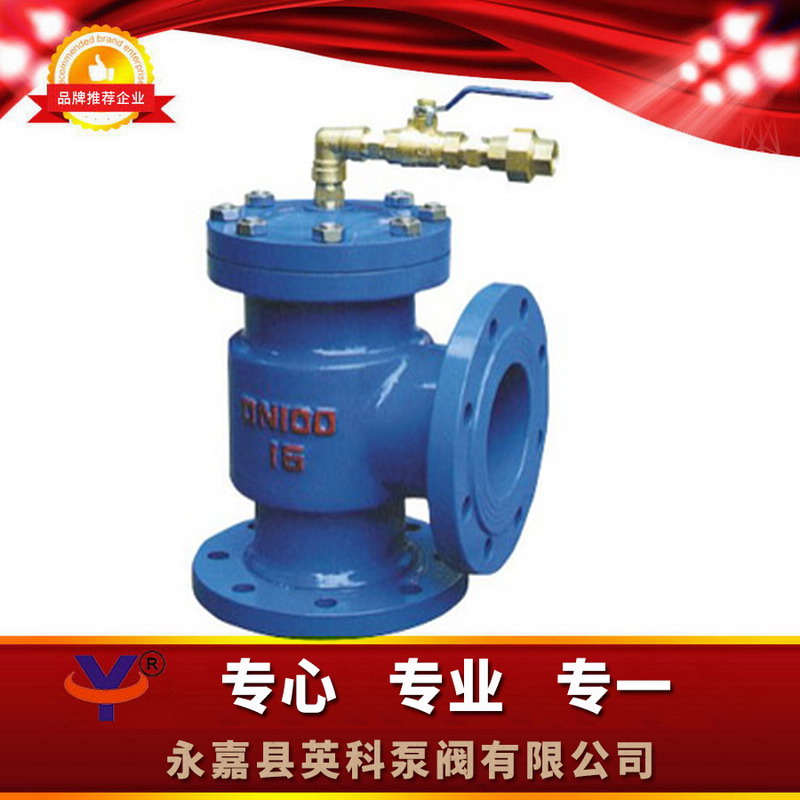

三、H142X液压水位控制阀技术图片：

四、H142X液压水位控制阀主要外形连接尺寸：　



DN	40	50	65	80	100	125	150	200	250	300	350
L	107	115	125	135	146	165	180	215	255	285	325
H	235	243	258	280	307	358	400	490	576	663	750





五、H142X液压水位控制阀订货说明：



1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接法兰标准⑦使用温度⑧额定流量系数⑨是否带附件以便我们为您正确选型。

2、如有特殊要求时请在订购产品时注明

3、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。

4、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。







H142X液压水位控制阀适用于工矿企业、民用建筑中各种水箱（池）、池水塔的液面自动控制。保养简单，灵活耐用，液位控制准确高。
